Détails sur le produit:
|
| Orientation extérieure: | Un-avion (11-20) | Matériel: | ₃ du ₂ O d'Al de grande pureté (>99.995%) |
|---|---|---|---|
| Épaisseur: | 430 ±15μm | R-avion: | R9 |
| Diamètre: | 50,8 ±0.10 | Bord de gaufrette: | de type r |
| Mettre en évidence: | Sapphire Wafer EPI Ready,substrat de saphir led R9,plaquette de saphir A Plane |
||
Al de haute pureté2O3＞99,995 % Saphir Substrat Wafer Poli Miroir EPI-Ready

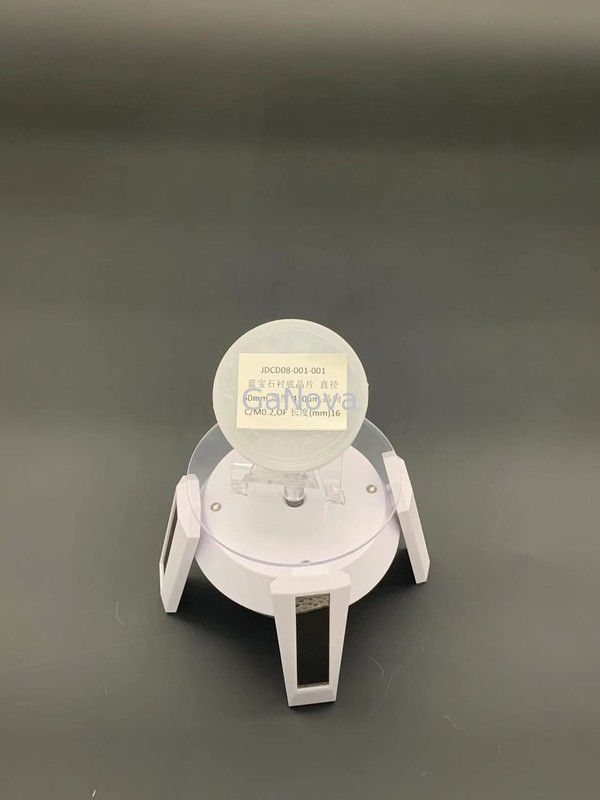

JDCD08-001-001 Plaquette de substrat en saphir de diamètre 50 mm, épaisseur 430 μm, orientation cristalline C/M0.2, longueur OF (mm) 16 puce LED, matériau de substrat
Substrat saphir Le substrat saphir constitue un matériau de fenêtre supérieur pour de nombreuses applications IR de 3 µm à 5 µm, car il offre une résistance aux hautes températures, aux chocs thermiques, à l'érosion par l'eau et le sable, une faible perte diélectrique, une excellente isolation électrique, avec des caractéristiques mécaniques et chimiques importantes, et scratch.Nous avons des substrats en saphir C-Plane R-Plane.Substrats en saphir du plan C utilisés pour développer des composés III-V et II-VI comme le GaN pour les LED bleues et les diodes laser.
|
Paramètres |
spécification | ||
| Unité | Cible | Tolérance | |
| Matériel | Al de haute pureté2O3(> 99,995 %) | ||
| Diamètre | millimètre | 50,8 | ±0,10 |
| Épaisseur | μm | 430 | ±15 |
| Orientation des surfaces | Plan C (0001) | ||
| -Off Angle vers l'axe M | degré | 0,20 | ±0,10 |
| -Off Angle vers l'axe A | degré | .00 | ±0,10 |
| Orientation à plat | A-Plane (11-20) | ||
| -Angle de décalage plat | degré | 0.0 | ±0,2 |
| Longueur à plat | millimètre | 16.0 | ±1 |
| Plan R | R9 | ||
| Rugosité de la surface avant(Ra) | nm | <0,3 | |
| Surface arrière Rugosité | μm | 0.8~1.2μm | |
| Qualité de la face avant | Miroir poli, EPI-Ready | ||
| Bord de plaquette | Type R | ||
| Amplitude de chanfrein | μm | 80-160 | |
| Angle radian inclus entre bord plat et bord rond | millimètre | R=9 | |
| TTV | μm | ≤5 | |
| LTV(5x5mm) | μm | ≤1.5 | |
| Arc | μm | 0~-5 | |
| Chaîne | μm | ≤10 | |
| Marquage laser | Comme client requis | ||
