substrats non dopés VGF S-C-N de la gaufrette 2inch GaAs de 18mm GaAs SI

substrats non dopés VGF S-C-N de la gaufrette 2inch GaAs de 18mm GaAs SI
substrats non dopés VGF S-C-N de la gaufrette 2inch GaAs de 18mm GaAs SI

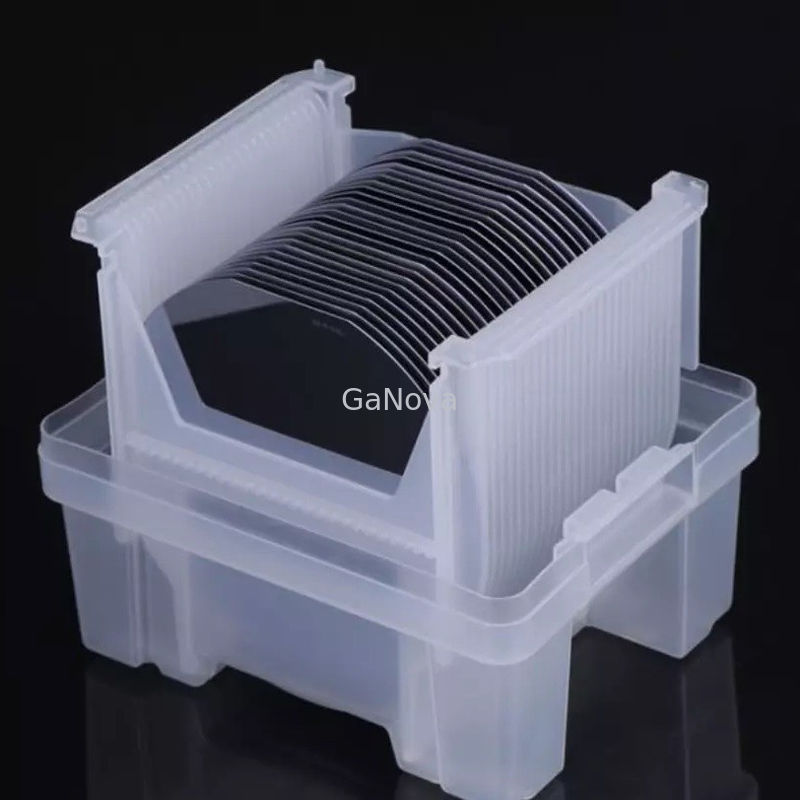

Image Grand :  substrats non dopés VGF S-C-N de la gaufrette 2inch GaAs de 18mm GaAs SI

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD10-001-002
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000pcs/Month

substrats non dopés VGF S-C-N de la gaufrette 2inch GaAs de 18mm GaAs SI

description de
Nom de produit: Plaquette GaAs-Si Méthode de croissance: VGF
Type de conduite: S-C-N DE Orientation: EJ[0-1-1]±0.5°
DE Longueur (mm): 17±1 SI Orientation: EJ[0-11]±0.5°
Mettre en évidence:

gaufrette de 18mm GaAs SI

,

Substrats non dopés VGF de GaAs

,

Gaufrette 2inch de GaAs SI

100) substrats non dopés de 2inch GaAs (

Aperçu

La GaAs est employée souvent comme matériel de substrat pour la croissance épitaxiale d'autres semi-conducteurs d'III-V, y compris l'arséniure de gallium et d'aluminium d'arséniure de gallium d'indium et et d'autres.
L'arséniure de gallium (formule chimique GaAs) est un composé de semi-conducteur utilisé dans une certaine diode s, un transistor s (FETs) d'effet de champ, et un circuit intégré s (IC). Les porteurs de charge, qui sont en grande partie l'électron s, mouvement à la grande vitesse parmi l'atome S.

Gaufrette GaAs-SI

Méthode de croissance

VGF
Type de conduite S-C-N
Dopant GaAs-SI
Orientation (100) 15°±0.5° outre de TowardA<111>
Angle d'orientation
De l'orientation EJ [0-1-1] ±0.5°
De la longueur (millimètres) 17±1
SI orientation EJ [0-11] ±0.5°
SI longueur (millimètres) 7±1
Diamètre (millimètres) 50.8±0.2
Cc (/c.c.) 0.4E18~1E18
Résistivité (ohm.cm) NON-DÉTERMINÉ
Mobilité (cm2/v.s) ≥1000
EPD (/cm2) ≤5000
Épaisseur (um) 350±20
TTV (um) <10>
TTR (um) <10>
Cintrez (um) <15>
Déformez (um) <15>
Surface Side1 : Side2 poli : Gravé à l'eau-forte
Emballage Cassette ou simple

Au sujet de nous

Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.

FAQ

Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <> >=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
