Détails sur le produit:
|
| Dimensions: | ² de 5 x de 10mm | Épaisseur: | 350 ±25µm |
|---|---|---|---|
| Orientation: | Un avion (11-20) outre d'angle vers l'avion du M-axe 0 ±0.5° A (11-20) outre de l'angle vers le C-ax | TTV: | µm du ≤ 10 |
| Arc: | - 10 µm ≤ BOW ≤ 10 µm | Macro densité de défaut: | ² 0cm⁻ |
| Secteur utilisable: | > 90% (exclusion de bord) | Nom de produit: | GaN Epitaxial Wafer |
| Mettre en évidence: | 5*10mm2 GaN Substrate à cristal unique |
||
résistivité libre de type n non dopée de substrat de monocristal de GaN du l'Un-visage 5*10mm2 < 0="">
Aperçu
La densité de puissance est considérablement améliorée dans des dispositifs de nitrure de gallium comparés au silicium ceux parce que GaN a la capacité de soutenir des fréquences de changement beaucoup plus hautes. Elle a également une capacité accrue de soutenir les températures élevées.
| Substrats libres d'un GaN de visage | ||||
| Article | GAN-FS-UN-U-s | GAN-FS-UN-n-s | GAN-FS-UN-SI-s |
Un angle circulaire d'arc (R < 2="" mm=""> |
| Dimensions | 5 x 10 millimètres2 | |||
| Épaisseur | µm 350 ±25 | |||
| Orientation |
Un avion (11-20) outre d'angle vers le M-axe 0 ±0.5° Un avion (11-20) outre d'angle vers le C-axe - 1 ±0.2° |
|||
| Type de conduction | de type n | de type n | Semi-isolant | |
| Résistivité (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | µm du ≤ 10 | |||
| ARC | - 10 µm du ≤ 10 d'ARC de ≤ de µm | |||
| Front Surface Roughness |
< 0=""> ou < 0=""> |
|||
| Aspérité arrière |
0,5 μm ~1,5 option : 1~3 nanomètre (la terre fine) ; < 0=""> |
|||
| Densité de dislocation | De 1 x 105 à 3 x 106 cm2 | |||
| Macro densité de défaut | 0 cm2 | |||
| Secteur utilisable | > 90% (exclusion de bord) | |||

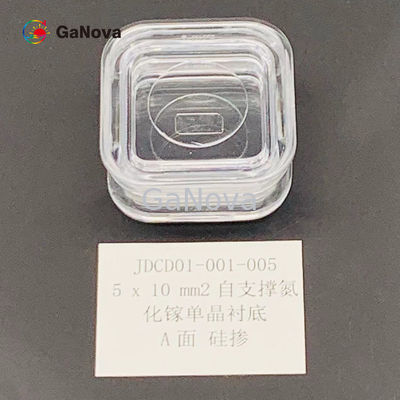

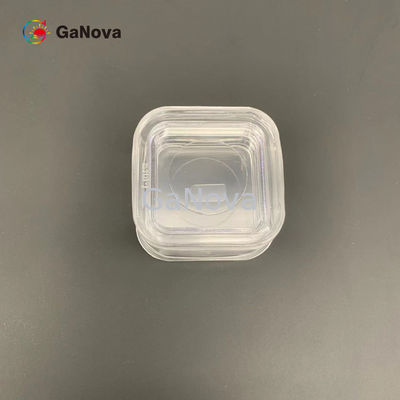

| Paquet | Emballé dans un environnement de pièce propre de la classe 100, dans le conteneur de 6 PCS, sous une atmosphère d'azote | |||
Annexe : Le diagramme de l'angle de miscut
Si ±0.5°du δ1 = 0, alors un avion (11-20) outre d'angle vers le M-axe est 0 ±0.5°.
Si δ2 = - 1 ±0.2°, alors un avion (11-20) outre d'angle vers le C-axe est - 1 ±0.2°.
Au sujet de nous
Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.
FAQ
Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <>
>=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
