Détails sur le produit:
|
| Diamètre: | 3" | Catégorie: | Principal |
|---|---|---|---|
| Méthode de croissance: | LA CZ | Orientation: | <1-0-0><1-1-1>,<1-1-0> |
| Type/dopant: | Type de P/bore, type de N/Phos, N Type/As, N Type/Sb | Épaisseur(μm): | 380 |
| Tolérance d'épaisseur: | ± standard 25μm, ± maximum 5μm de capacités | résistivité: | 0.001-100 ohm-cm |
| Extérieur fini: | P/E, P/P, E/E, G/G | TTV (μm): | <10 standard um, Capabilities<5 maximum um |
| Arc/chaîne: | <40 standard um, Capabilities<20 maximum um | Particule: | <10> |
| Mettre en évidence: | Circuits intégrés Wafer de silicium,Discrets appareils Wafer de silicium |
||

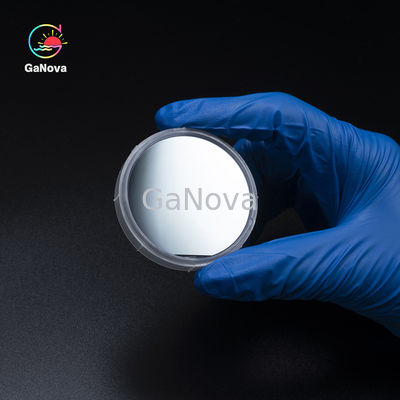

Dispositifs MEMS de plaquette de silicium de 3 pouces, circuits intégrés, substrats dédiés pour dispositifs discrets
Aperçu
Les tranches de silicium agissent comme un substrat pour les dispositifs microélectroniques et sont particulièrement utiles dans la construction de circuits électroniques en raison de leur conductivité et de leur prix abordable.Le silicium arrive au septième rang en tant qu'élément le plus commun dans tout l'univers et le deuxième élément le plus commun sur terre.Certains matériaux courants contenant du silicium sont le sable de plage, le quartz, le silex, l'agate, entre autres.
Le silicium est le composant principal des matériaux de construction comme la brique, le ciment et le verre.Il est également en tête du classement en tant que semi-conducteur le plus courant, ce qui en a fait le plus largement utilisé dans le secteur de l'électronique et de la technologie.
spécification
| plaquette de silicium | |
|
Diamètre
|
2"/3"/4"/5"/6"/8"/12" |
| Grade | Prime |
| Croissance Méthode | CZ |
| Orientation | <1-0-0>,<1-1-1>,<1-1-0> |
| Type/Dopant | Type P/Bore, Type N/Phos, Type N/As, Type N/Sb |
| Épaisseur(μm) | 279/380/525/625/675/725/775 |
| Épaisseur Tolérance | Norme ± 25 μm, Capacité(s) maximale(s) ± 5 μm |
| Résistivité | 0,001-100 ohm-cm |
| Surface Fini | P/E,P/P,E/E,G/G |
| TTV(μm) | Norme <10 um, capacités maximales <5 um |
| Arc/Chaîne | Norme <40 um, capacités maximales <20 um |
| Particule | <10@0.5um ;<10@0.3um ;<10@0.2um ; |
À propos de nous
Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.
FAQ
Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
