2" principal μm <10 Capabilities<5um standard de gaufrette de silicium maximum

2&quot; principal μm &lt;10 Capabilities&lt;5um standard de gaufrette de silicium maximum
2&quot; principal μm &lt;10 Capabilities&lt;5um standard de gaufrette de silicium maximum

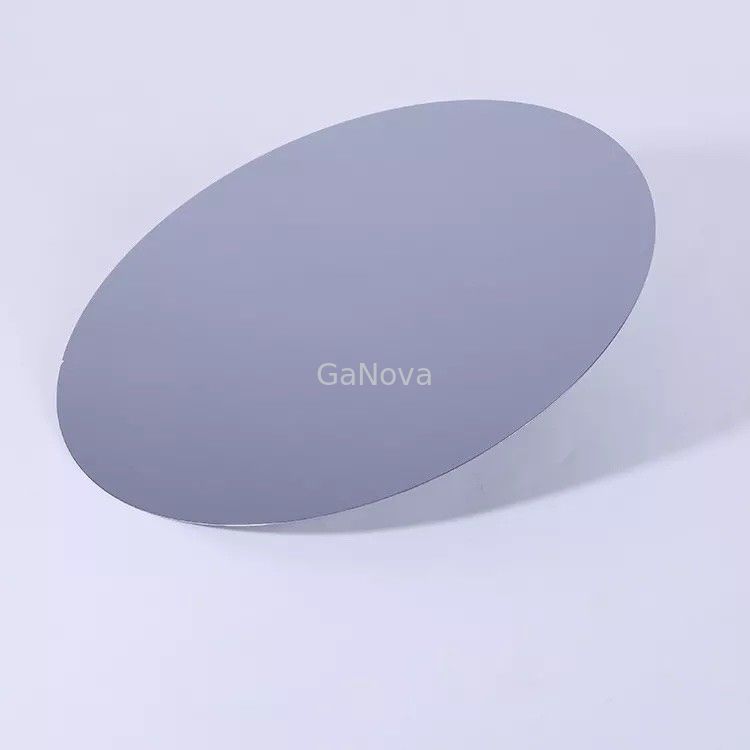

Image Grand :  2" principal μm <10 Capabilities<5um standard de gaufrette de silicium maximum

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD06-001-002
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T
Capacité d'approvisionnement: 50000pcs/month

2" principal μm <10 Capabilities<5um standard de gaufrette de silicium maximum

description de
Diamètre: 2" Catégorie: Principal
Méthode de croissance: LA CZ résistivité: 0.001-100 ohm-cm
Extérieur fini: P/E, P/P, E/E, G/G TTV (μm): <10μm standard, Capabilities<5μm maximum
Arc/chaîne: <40μm standard, Capabilities<20μm maximum Particule: <10>
Mettre en évidence:

2" gaufrette de silicium

,

Gaufrette de la CZ SI

,

Gaufrette de silicium d'UKAS

2" principal gaufrette de silicium TTV (μm) m <10>standard, Capabilitiesm maximum<5>

dispositifs de deux pouces de la gaufrette de silicium MEMS, circuits intégrés, substrats consacrés pour les dispositifs discrets


Aperçu

Les résultats de usinage de représentation du SI avec deux-différentes résistivités sont discutés utilisant une technique de usinage de matrice-descente de décharge micro-électrique tout en variant des paramètres d'énergie de décharge. D'ailleurs, une technique micro-électrique de machine de décharge chaleur-aidée par roman est exécutée pour usiner le SI sans n'importe quelle couche conductrice impliquée.

Spécifications

gaufrette de silicium

Diamètre

2"/3"/4"/5"/6"/8"/12"
Catégorie Principal
Méthode de croissance LA CZ
Orientation <1-0-0><1-1-1>,<1-1-0>
Type/dopant Type de P/bore, type de N/Phos, N Type/As, N Type/Sb
Épaisseur (μm) 279/380/525/625/675/725/775
Tolérance d'épaisseur ± standard 25μm, ± maximum 5μm de Capabilit/IES
Résistivité 0.001-100 ohm-cm
Extérieur fini P/E, P/P, E/E, G/G
TTV (μm) Norme <10>
Arc/chaîne Norme <40>
Particule <10>

Au sujet de nous

Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.

FAQ

Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <> >=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
