Détails sur le produit:
|
Diamètre: | 2" | Catégorie: | Principal |
---|---|---|---|
Méthode de croissance: | LA CZ | Orientation: | <1-0-0><1-1-1>,<1-1-0> |
Type/dopant: | Type de P/bore, type de N/Phos, N Type/As, N Type/Sb | Épaisseur(μm): | 279 |
Tolérance d'épaisseur: | ± standard 25μm, ± maximum 5μm de capacités | résistivité: | 0.001-100 ohm-cm |
Extérieur fini: | P/E, P/P, E/E, G/G | TTV (μm): | <10μm standard, Capabilities<5μm maximum |
Arc/chaîne: | <40μm standard, Capabilities<20μm maximum | Particule: | <10> |
Mettre en évidence: | 5" gaufrette de SI,type substrat de silicium 4" de p,6" gaufrette de SI |

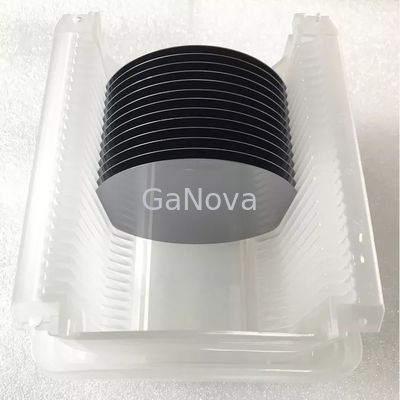

2"/3"/4"/5"/6"/8"/12" type de la gaufrette de silicium P/bore, type de N/Phos, N Type/As, N Type/Sb
dispositifs de deux pouces de la gaufrette de silicium MEMS, circuits intégrés, substrats consacrés pour les dispositifs discrets
Aperçu
La gaufrette de silicium peut être de type n ou de type p pour l'anodisation. Premièrement, des gaufrettes de silicium sont nettoyées par de divers dissolvants d'alcool dans un décapant ultrasonique pour obtenir le silicium poreux pur. Les dissolvants utilisés sont habituellement acétone, isopropanol, et eau désionisée.
Les chercheurs veulent habituellement enlever la couche indigène d'oxyde avant l'anodisation du silicium. L'à haute fréquence dilué peut être employé pour enlever une couche indigène d'oxyde qui forme naturellement sur la surface à la température ambiante après fabrication.
Spécifications
gaufrette de silicium | |
Diamètre
|
2"/3"/4"/5"/6"/8"/12" |
Catégorie | Principal |
Méthode de croissance | LA CZ |
Orientation | <1-0-0><1-1-1>,<1-1-0> |
Type/dopant | Type de P/bore, type de N/Phos, N Type/As, N Type/Sb |
Épaisseur (μm) | 279/380/525/625/675/725/775 |
Tolérance d'épaisseur | ± standard 25μm, ± maximum 5μm de Capabilit/IES |
Résistivité | 0.001-100 ohm-cm |
Extérieur fini | P/E, P/P, E/E, G/G |
TTV (μm) | Norme <10> |
Arc/chaîne | Norme <40> |
Particule | <10> |
Au sujet de nous
Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.
FAQ
Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <>
>=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
