Détails sur le produit:
|
| Diamètre: | 5" | Catégorie: | Principal |
|---|---|---|---|
| Méthode de croissance: | LA CZ | Orientation: | <1-0-0><1-1-1>,<1-1-0> |
| Type/dopant: | Type de P/bore, type de N/Phos, N Type/As, N Type/Sb | Épaisseur(μm): | 625 |
| Tolérance d'épaisseur: | ± standard 25μm, ± maximum 5μm de capacités | résistivité: | 0.001-100 ohm-cm |
| Extérieur fini: | P/E, P/P, E/E, G/G | TTV (μm): | <10 standard um, Capabilities<5 maximum um |
| Arc/chaîne: | <40 standard um, Capabilities<20 maximum um | Particule: | <10> |

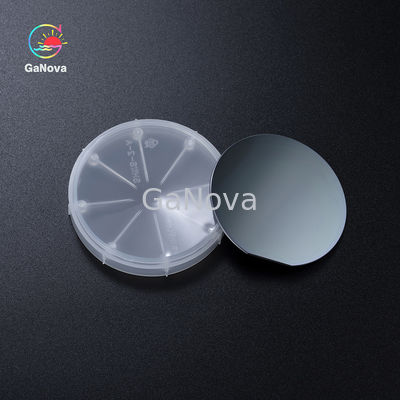

Dispositifs MEMS de plaquette de silicium de 5 pouces, circuits intégrés, substrats dédiés pour dispositifs discrets
Aperçu
Bien que les cristaux de silicium puissent sembler métalliques, ils ne sont pas entièrement métalliques.En raison des "électrons libres" qui se déplacent facilement entre les atomes, les métaux sont de bons conducteurs d'électricité et l'électricité est le mouvement des électrons.Un cristal de silicium pur, en revanche, est presque un isolant ;laissant passer très peu d'électricité.Cependant, cela peut être modifié par un processus appelé dopage.
Une plaquette de silicium est un matériau essentiel à la fabrication de semi-conducteurs, que l'on retrouve dans toutes sortes d'appareils électroniques qui enrichissent nos vies.Peu d'entre nous ont la chance de rencontrer une véritable plaquette de silicium dans la vie quotidienne.
spécification
| plaquette de silicium | |
|
Diamètre
|
2"/3"/4"/5"/6"/8"/12" |
| Grade | Prime |
| Croissance Méthode | CZ |
| Orientation | <1-0-0>,<1-1-1>,<1-1-0> |
| Type/Dopant | Type P/Bore, Type N/Phos, Type N/As, Type N/Sb |
| Épaisseur(μm) |
279/380/525/625/675/725/775 |
| Épaisseur Tolérance | Norme ± 25 μm, Capacité(s) maximale(s) ± 5 μm |
| Résistivité | 0,001-100 ohm-cm |
| Surface Fini | P/E,P/P,E/E,G/G |
| TTV(μm) | Norme <10 um, capacités maximales <5 um |
| Arc/Chaîne | Norme <40 um, capacités maximales <20 um |
| Particule | <10@0.5um ;<10@0.3um ;<10@0.2um ; |
À propos de nous
Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.
FAQ
Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
