Détails sur le produit:
|
| Nom de produit: | substrats libres de deux pouces de N-GaN | Arc: | ≤ 20μm |
|---|---|---|---|
| Appartement d'orientation: | (1 - 100) ±0.1˚, ± 12,5 1mm | Dimensions: | 50,0 ±0.3mm |
| Épaisseur: | 400 ± 30μm | TTV: | ≤ 15µm |
| Mettre en évidence: | 2 pouces GaN Epi Wafer,gaufrette du monocristal 370um,430um GaN Epi Wafer |
||
Les substrats libres de deux pouces de N-GaN de μm du ± 30 de l'épaisseur 400 dimensionne 50,0 ±0.3 millimètre
le C-visage 2inch SI-a enduit la résistivité libre de type n de substrat de monocristal de GaN < 0="">
Aperçu
La méthode la plus commune, déposition en phase vapeur organique en métal (MOCVD), en soi résultats à GaN qui est souillé par le carbone, l'oxygène, et les atomes de silicium provenant des précurseurs, des susceptors, et des murs métallo-organiques de réacteur. L'ampleur de la contamination dépend complexe des conditions de croissance, y compris la température de croissance, le rapport d'III/V, le débit de gaz, et la pression de réacteur.
| substrats libres de deux pouces de N-GaN | ||||||
|
Niveau de production (P) |
Recherche (R) |
Simulacre (D) |
Note : (1) 5 points : les angles de miscut de 5 positions sont 0,55 ±0.15o (2) 3 points : le miscut pêche des positions (2, 4, 5) sont 0,55 ±0.15o (3) secteur utilisable : exclusion de périphérie et de macro défauts (trous) |
|||
| P+ | P | P | ||||
| Article | GaN-FS-C-N-C50-SSP | |||||
| Dimensions | 50,0 ±0.3 millimètre | |||||
| Épaisseur | 400 μm du ± 30 | |||||
| Appartement d'orientation | (1 - 100) ±0.1o, ± 12,5 1 millimètre | |||||
| TTV | μm du ≤ 15 | |||||
| ARC | μm du ≤ 20 | |||||
| Résistivité (300K) | ≤ 0,02 Ω·cm pour de type n (SI-enduit) | |||||
| Aspérité de visage de GA | <0> | |||||
| Aspérité de visage de N | 0,5 μm ~1,5 (côté simple poli) | |||||
| Avion de C (0001) outre d'angle vers le M-axe (angles de miscut) |
0,55 ± 0,1o (5 points) |
0.55± 0,15o (5 points) |
0,55 ± 0,15o (3 points) |
|||
| Filetage de la densité de dislocation | ≤ 7,5 x 105 cm2 | ≤ 3 x 106 cm2 | ||||
| Nombre et taille maximum des trous dans Ф47 millimètre au centre | 0 | μm de 3@1000 de ≤ | μm de 12@1500 de ≤ | μm de 20@3000 de ≤ | ||
| Secteur utilisable | > 90% | >80% | >70% | |||

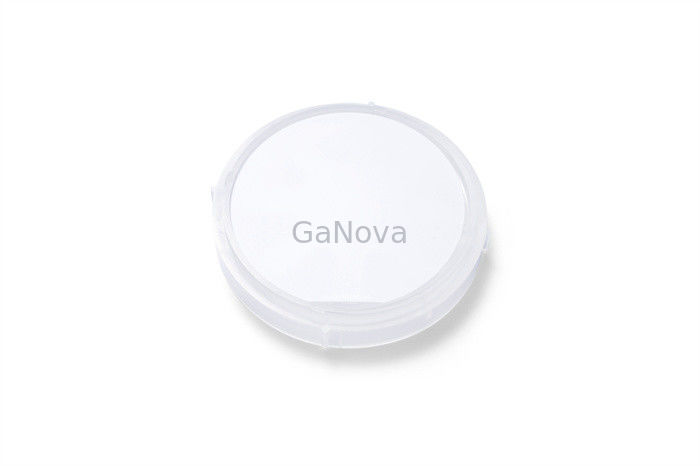

| Paquet | Emballé dans un cleanroom dans le conteneur simple de gaufrette | |||||
