Détails sur le produit:
|
| Nom de produit: | substrats libres de deux pouces de N-GaN | Dimensions: | 50,0 ±0.3mm |
|---|---|---|---|
| Épaisseur: | 400 ± 30μm | Appartement d'orientation: | (1 - 100) ±0.1˚, ± 12,5 1mm |
| TTV: | ≤ 15µm | Arc: | ≤ 20μm |
| Mettre en évidence: | gaufrette gan d'epi de 12.5mm,gaufrette de nitrure du gallium 2inch,gaufrette gan de l'epi 2Inch |
||

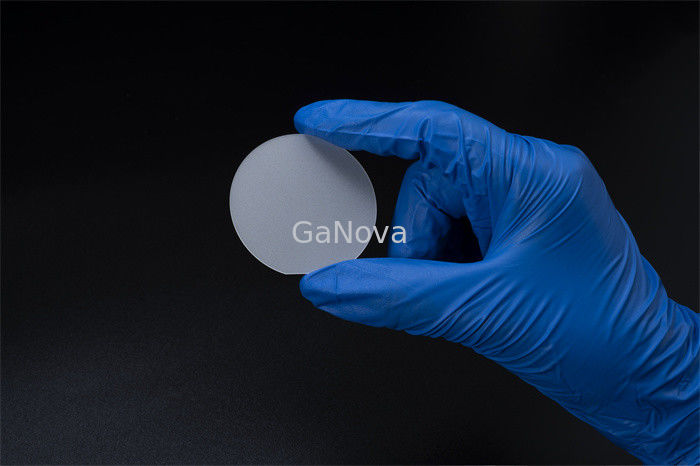

(1 - 100) ±0.1o, substrats 12,5 libres de deux pouces de millimètre N-GaN du ± 1 GaN-FS-C-N-C50-SSP
le C-visage 2inch SI-a enduit la résistivité libre de type n de substrat de monocristal de GaN < 0="">
La croissance des films SI-enduits μm-épais de 1 GaN a été effectuée par PSD avec des sources pulsées de pulvérisation de magnétron dans une atmosphère de N2/Ar. Le SI enduisant la concentration dans GaN a été commandé du 1020 de de × de du de × de 2 1016 à 2 cm −3 en variant le flux de vapeur de SI provenant d'une source mono-cristalline à semi-conducteur de SI.
Dans l'étude, nous avons étudié comment les propriétés électriques de GaN ont préparé par PSD dépendent du SI enduisant des concentrations utilisant des mesures à effet Hall température-dépendantes.
| substrats libres de deux pouces de N-GaN | ||||||
|
Niveau de production (P) |
Recherche (R) |
Simulacre (D) |
Note : (1) 5 points : les angles de miscut de 5 positions sont 0,55 ±0.15o (2) 3 points : le miscut pêche des positions (2, 4, 5) sont 0,55 ±0.15o (3) secteur utilisable : exclusion de périphérie et de macro défauts (trous) |
|||
| P+ | P | P | ||||
| Article | GaN-FS-C-N-C50-SSP | |||||
| Dimensions | 50,0 ±0.3 millimètre | |||||
| Épaisseur | 400 μm du ± 30 | |||||
| Appartement d'orientation | (1 - 100) ±0.1o, ± 12,5 1 millimètre | |||||
| TTV | μm du ≤ 15 | |||||
| ARC | μm du ≤ 20 | |||||
| Résistivité (300K) | ≤ 0,02 Ω·cm pour de type n (SI-enduit) | |||||
| Aspérité de visage de GA | ≤ 0,3 nanomètres (polis et préparation de surface pour l'épitaxie) | |||||
| Aspérité de visage de N | 0,5 μm ~1,5 (côté simple poli) | |||||
| Avion de C (0001) outre d'angle vers le M-axe (angles de miscut) |
0,55 ± 0,1o (5 points) |
0.55± 0,15o (5 points) |
0,55 ± 0,15o (3 points) |
|||
| Filetage de la densité de dislocation | ≤ 7,5 x 105 cm2 | ≤ 3 x 106 cm2 | ||||
| Nombre et taille maximum des trous dans Ф47 millimètre au centre | 0 | μm de 3@1000 de ≤ | μm de 12@1500 de ≤ | μm de 20@3000 de ≤ | ||
| Secteur utilisable | > 90% | >80% | >70% | |||
| Paquet | Emballé dans un cleanroom dans le conteneur simple de gaufrette | |||||
