Détails sur le produit:
|
| Type: | Saphir plat | Nom de produit: | bleu du GaN-sur-saphir 4inch/gaufrette verte de LED |
|---|---|---|---|
| Polonais: | Côté simple poli (SSP)/double côté poli (DSP) | Dimension: | 100 ± 0.2mm |
| Orientation: | Avion de C (0001) outre d'angle vers le ± 0.1° du M-axe 0,2 | Épaisseur: | 650 ± 25μm |
| Mettre en évidence: | Plaquette épitaxiale GaN à LED bleue,plaquette led de 4 pouces,plan C de plaquette épitaxiale GaN |
||

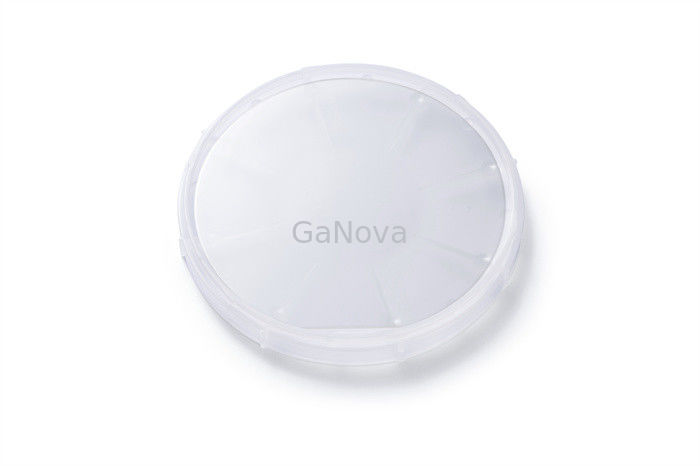

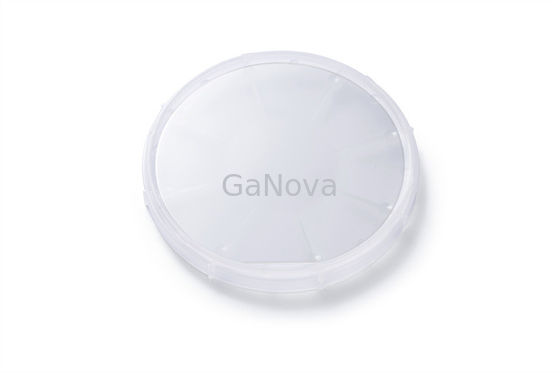

Plaquette épitaxiale GaN LED bleue de 4 pouces sur le plan C saphir SSP (0001) Angle désactivé vers l'axe M 0,2 ± 0,1 °
Plaquette épitaxiale GaN LED bleue de 4 pouces sur saphir SSP
L'utilisation du rayonnement bleu dans la technologie LED offre deux avantages spécifiques : premièrement, elle consomme moins d'énergie, deuxièmement, elle est plus efficace en termes de rendement lumineux.Par exemple, de 2014 à 2018, avec les progrès du phosphore, l'efficacité des LED bleues est passée de 130-140 lm/W à 200-210 lm/W.
Un autre problème majeur dans la production de LED bleues était la difficulté à doper le GaN avec précision.À la fin des années 1980, Amano et Akasaki ont découvert que lorsque le GaN était dopé avec des atomes de zinc, il émettait plus de lumière, ce qui donnait un meilleur dopage p.Ce phénomène a été expliqué plus tard dans un article de Nakamura.
| Plaquette LED GaN-sur-Saphir Bleu/Vert 4 pouces | ||||
|
Substrat |
Taper | Plat Saphir |
|
|
| polonais | Poli simple face (SSP) / Poli double face (DSP) | |||
| Dimension | 100 ± 0,2 mm | |||
| Orientation | Plan C (0001) hors angle vers l'axe M 0,2 ± 0,1° | |||
| Épaisseur | 650 ± 25 μm | |||
|
Épicouche |
Structure | 0,2 μm pGaN/0,5 μm MQW/2,5 μm nGaN/2,0 μm uGaN | ||
| Épaisseur | 5,5 ± 0,5 μm | |||
| Rugosité (Ra) | <0,5 nm | |||
| Densité de luxation | < 5 × 108cm-2 | |||
| Longueur d'onde | DEL bleue | DEL verte | ||
| 465 ± 10 nm | 525 ± 10 nm | |||
| FWHM de longueur d'onde | < 25 nm | < 40 nm | ||
| Performances de la puce | Tension d'enclenchement@1μA | 2.3-2.5V | 2.2-2.4V | |
| Surface utilisable | > 90% (exclusion des bords et macro défauts) | |||
|
Emballer |
Emballé dans une salle blanche dans un seul conteneur de plaquettes |
|||
