Aperçu ProduitsGaAs Epi Wafer

Composé semi-conducteur 2 pouces GaAs Epi Wafer GaAs Si Wafer UKAS

Certificat
LA CHINE Shanghai GaNova Electronic Information Co., Ltd. certifications
Je suis en ligne une discussion en ligne

Composé semi-conducteur 2 pouces GaAs Epi Wafer GaAs Si Wafer UKAS

Composé semi-conducteur 2 pouces GaAs Epi Wafer GaAs Si Wafer UKAS
Composé semi-conducteur 2 pouces GaAs Epi Wafer GaAs Si Wafer UKAS

Image Grand :  Composé semi-conducteur 2 pouces GaAs Epi Wafer GaAs Si Wafer UKAS

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD10-001-002
Conditions de paiement et expédition:

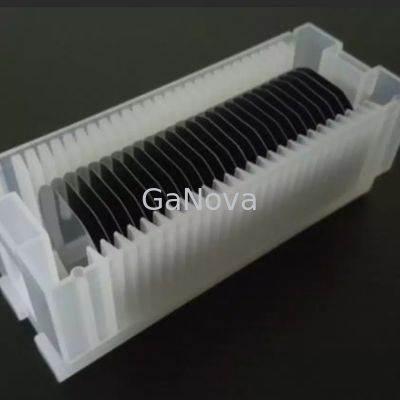

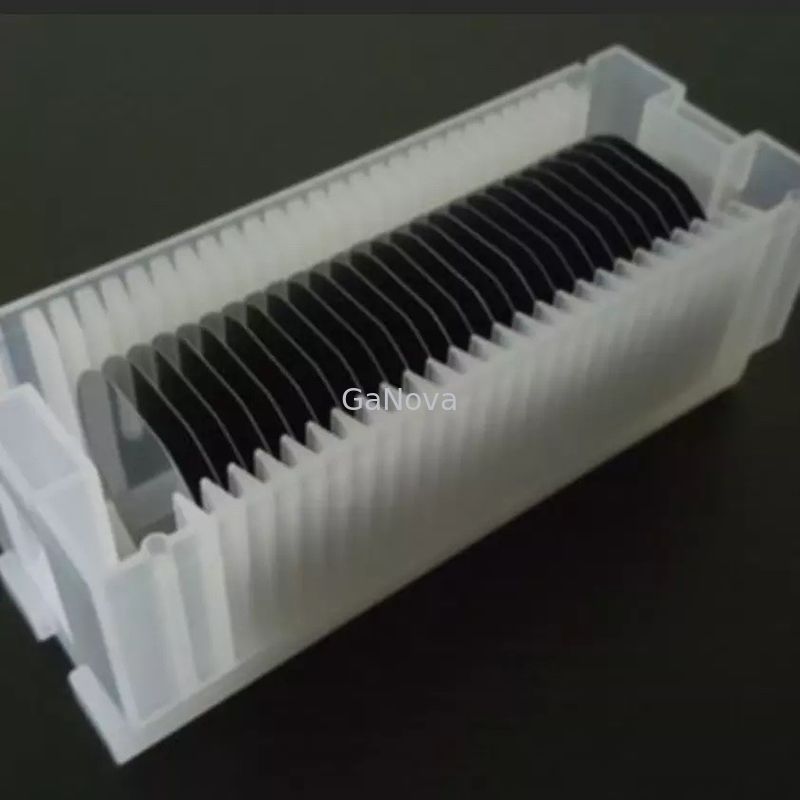

Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000pcs/Month

Composé semi-conducteur 2 pouces GaAs Epi Wafer GaAs Si Wafer UKAS

description de
Nom de produit: GaAs (100) Substrats non dopés Dopant: GaAs-Si
Angle d'orientation: DE Orientation: EJ[0-1-1]±0.5°
DE Longueur (mm): 17±1 SI Orientation: EJ[0-11]±0.5°
Mettre en évidence:

Plaquette GaAs Epi UKAS

,

plaquette GaAs Si 2 pouces

,

plaquette d'arséniure de gallium semi-conducteur

GaAs-Si Wafer 2 pouces GaAs (100) Substrats non dopés (100)15°±0.5° Off Vers<111>A



Aperçu

L'arséniure de gallium (formule chimique GaAs) est un composé semi-conducteur utilisé dans certaines diodes, transistors à effet de champ (FET) et circuits intégrés (CI).Les porteurs de charge, qui sont pour la plupart des électrons, se déplacent à grande vitesse parmi les atomes.Cela rend les composants GaAs utiles aux fréquences radio ultra-élevées et dans les applications de commutation électronique rapide.Les dispositifs GaAs génèrent moins de bruit que la plupart des autres types de composants semi-conducteurs.Ceci est important dans l'amplification des signaux faibles.



Plaquette GaAs-Si

Méthode de croissance

VGF
Type de conduite RCS
Dopant GaAs-Si
Orientation (100)15°±0.5° Off Vers<111>A
Angle d'orientation
DE Orientation EJ[0-1-1]±0.5°
DE Longueur (mm) 17±1
SI Orientation EJ[0-11]±0.5°
SI Longueur(mm) 7±1
Diamètre(mm) 50,8±0,2
CC(/cc) 0.4E18~1E18
Résistivité(ohm.cm) N / A
Mobilité(cm2/contre) ≥1000
DEP(/cm2) ≤5000
Épaisseur (um) 350±20
TTV (euh) <10
TTR(um) <10
Arc (euh) <15
Déformer (euh) <15
Surface Side1 :Poli Side2 :Gravé
Emballage Cassette ou simple





À propos de nous

Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.



FAQ

Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
