Détails sur le produit:
|
| Diamètre: | 2" | Catégorie: | Principal |
|---|---|---|---|
| Méthode de croissance: | LA CZ | Orientation: | <1-0-0><1-1-1>,<1-1-0> |
| Type/dopant: | Type de P/bore, type de N/Phos, N Type/As, N Type/Sb | Épaisseur(μm): | 279 |
| Tolérance d'épaisseur: | ± standard 25μm, ± maximum 5μm de capacités | résistivité: | 0.001-100 ohm-cm |
| Extérieur fini: | P/E, P/P, E/E, G/G | TTV (μm): | <10μm standard, Capabilities<5μm maximum |
| Arc/chaîne: | <40μm standard, Capabilities<20μm maximum | Particule: | <10@0.5μm; <10@0.5μm ; <10@0.3um; <10@0.3um ; <10@0.2μ |
| Mettre en évidence: | Plaquette de silicium 675um,plaquette de 2 pouces 775um,plaquette de silicium 725um |
||

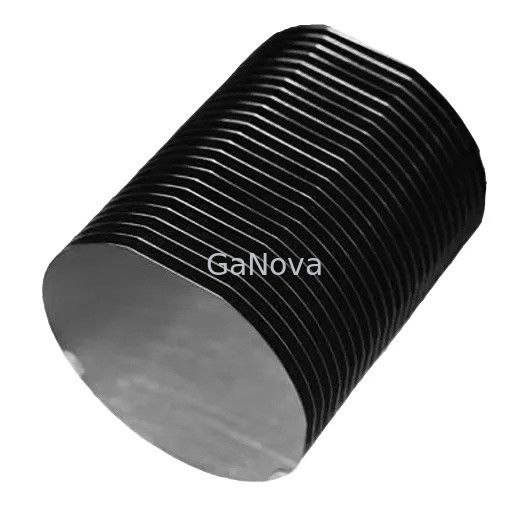

Dispositifs discrets Épaisseur de plaquette de silicium de 2 pouces (μm) 279/380/525/625/675/725/775
Dispositifs MEMS de plaquette de silicium de 2 pouces, circuits intégrés, substrats dédiés pour dispositifs discrets
Aperçu
La demande de semi-conducteurs devrait continuer de croître.Parmi les moteurs de la demande figurent les mémoires et les dispositifs logiques pour le stockage et le traitement d'énormes volumes de données à l'ère de l'IoT et du Big Data ;les différents capteurs nécessaires à l'aide à la conduite en toute sécurité et aux voitures autonomes ;et des dispositifs de gestion de l'alimentation nécessaires pour réduire la consommation d'énergie.
spécification
| plaquette de silicium | |
|
Diamètre
|
2"/3"/4"/5"/6"/8"/12" |
| Grade | Prime |
| Croissance Méthode | CZ |
| Orientation | <1-0-0>,<1-1-1>,<1-1-0> |
| Type/Dopant | Type P/Bore, Type N/Phos, Type N/As, Type N/Sb |
| Épaisseur(μm) | 279/380/525/625/675/725/775 |
| Épaisseur Tolérance | Norme ± 25 μm, Capacité(s) maximale(s) ± 5 μm |
| Résistivité | 0,001-100 ohm-cm |
| Surface Fini | P/E,P/P,E/E,G/G |
| TTV(μm) | Standard <10 μm, capacités maximales <5 μm |
| Arc/Chaîne | Norme <40 vm, capacités maximales <20 μm |
| Particule | <10@0.5μm ;<10@0.3μm ;<10@0,2 μm ; |
